桥梁钢绞线锚固系统防锈蚀施工技术要点：

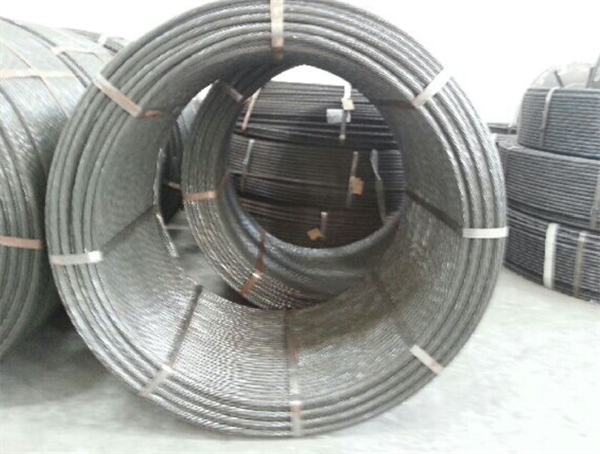

钢绞线存储与搬运：

进场后必须存放在干燥通风库房，相对湿度控制在60%，底部垫高30cm防潮

搬运时戴干净手套避免汗液、油污污染

发现轻微锈迹必须用铜丝刷清理酒精擦拭

防护层质量控制：

注蜡温度偏差控制在1℃以内，确保蜡体流动性充足，完全填充钢绞线缝隙

PE护套安装时避免被钢筋刮伤，防止水分侵入形成内部锈蚀通道

破损处需用热缩套管环氧树脂双重修补

防水系统施工：

锚具密封胶选用优质产品，避免3-5年内开裂导致雨水渗入

排水管安装时防止混凝土残渣堵塞，避免积水滞留

锚固端使用遇水膨胀橡胶条(膨胀率200%)，安装前浸泡24小时激活性能

施工污染控制：

禁止工人徒手搬运钢绞线，防止汗液中的盐分附着成为锈蚀催化剂

焊接作业需隔离进行，防止焊渣溅到钢绞线上破坏镀层

张拉工艺控制：

遵循对称同步、分级加载原则，采用4台千斤顶两端同步张拉

油泵压力表精度不低于1.0级，与千斤顶配套校验(校正系数1.05)

张拉后及时进行封锚处理，确保锚固系统密封性

质量验收要点：

锚具需100%检查无裂纹、锈蚀

防水涂料应检测固含量(95%)、拉伸强度(2.5MPa)

P锚挤压安装油压应大于或等于25MPa(当使用YJ40挤压机时，应大于或等于30MPa)

每根钢绞线挤压安装P锚时，都应有原始记录
